UC5815-S4 4通道脈沖式線圈測試儀采用當前流行的7寸800x480彩色TFT LCD顯示器，同時儀器還采用了主流的高性能32位處理器和高速FPGA；UC5815-S4提供200Msps的采樣率以及6.5kBytes的采樣存儲深度，使測試更加精準，同時該系列儀器還采用了高穩定性的高壓電源和可控硅模塊控制的高壓開關器件，從而大大提高了該產品測試的精準性、穩定性和可靠性。該系列儀器提供了當前流行的所有接口功能，可方便的與PC進行數據通訊和遠程控制以及圖形的實時保存。
資料整理中...
儀器型號 | UC5815-S4 | |
脈沖電壓 | 100V~5000 V以10V為步進, | |
通道數 | 4通道 | |
采樣率 | 200Msps | |
測試速度 | 12次/秒 | |
脈沖能量 | 0.25焦耳 | |
電感測試范圍 | ≥10μH | |
施加脈沖數 | 測試脈沖32次，消磁脈沖16次 | |
輸入阻抗 | 10MΩ | |
波形采集 | 采樣率為200Msps的11級可調 | |
顯示屏 | 7寸65k色800*480點TFT顯示屏 | |
判定方法 | 面積、面積差、電暈、相位差 | |
波形參數測量 | 電壓、頻率、時間 | |
測試重復精度 | ±1% | |
觸發方式 | 手動觸發、外部觸發、總線觸發、內部觸發 | |
判別輸出 | OK/NG屏幕顯示LED燈指示 蜂鳴器報警 | |
測量統計 | 具有測量結果的統計功能 | |
存儲器 | 內部 | 存儲300組波形數據及儀器參數設置 |
外部 | 存儲600組波形數據及儀器參數設置 | |
接口 | 標配RS232C、HANDLER、USB HOST，USB Device，可選GPIB、LAN接口 | |
200Msps波形采樣率，6.5kBytes存儲深度
7英寸65k色16: 9 TFT 顯示器，分辨率800×480
四種波形比較判定：面積、面積差、電暈和相位差
波形的水平拉伸與移動及幅度的縮放滿足您全方位的觀察
強大的電暈提取功能，及早發現產品潛在的絕緣不良問題
儀器參數修改后自動保存功能，開機文件自動加載
標準自動采集功能，幫您自動選擇合適的采樣率,
破壞性測試為您選擇合適的測試電壓
消磁脈沖的施加，保證測試波形的一致
標準樣本平均功能，可進行多達32次的標準波形平均處理
可通過USB HOST來實現儀器固件版本的升級更新
U盤可支持格式FAT16, FAT32文件系統，通過儀器面板上快捷鍵可以快速的保存當前的屏幕圖像或波形數據
標配RS232C、HANDLER、USB HOST，USB Device可選GPIB、LAN接口

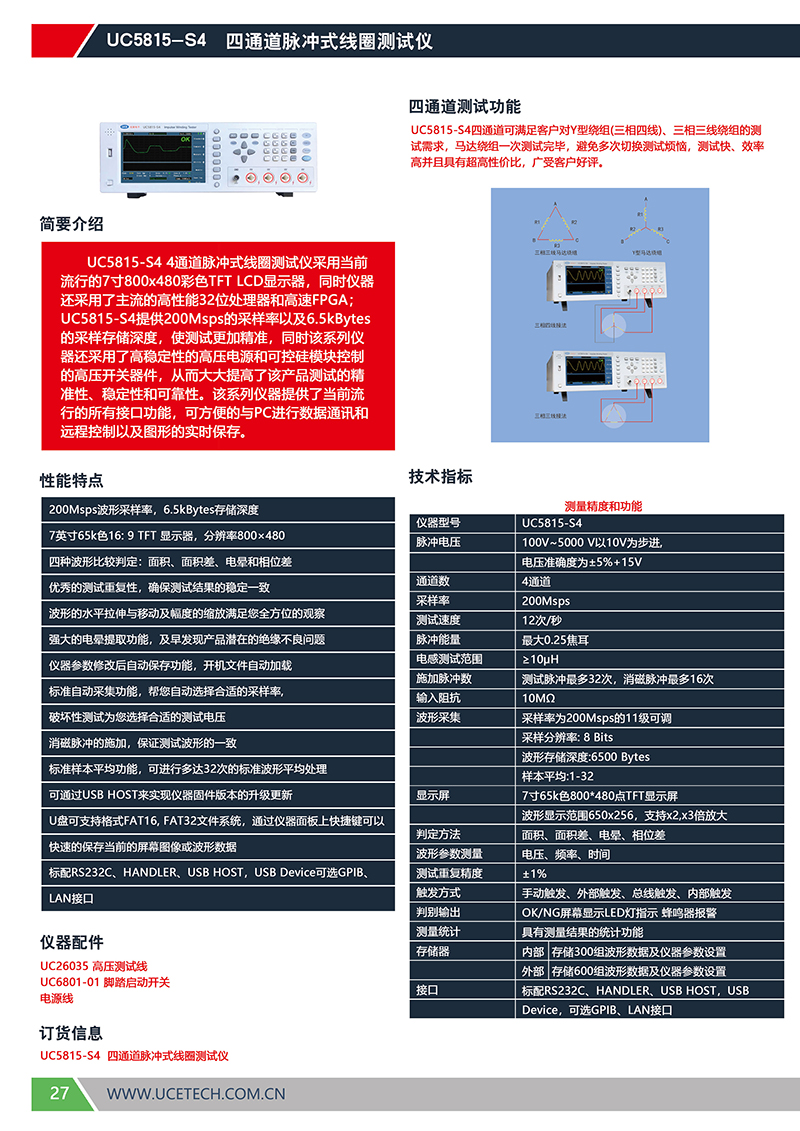

UC5815-S4四通道脈沖式線圈測試儀
儀器配件
UC26035 高壓測試線
UC6801-01 腳踏啟動開關
電源線
